Grúas

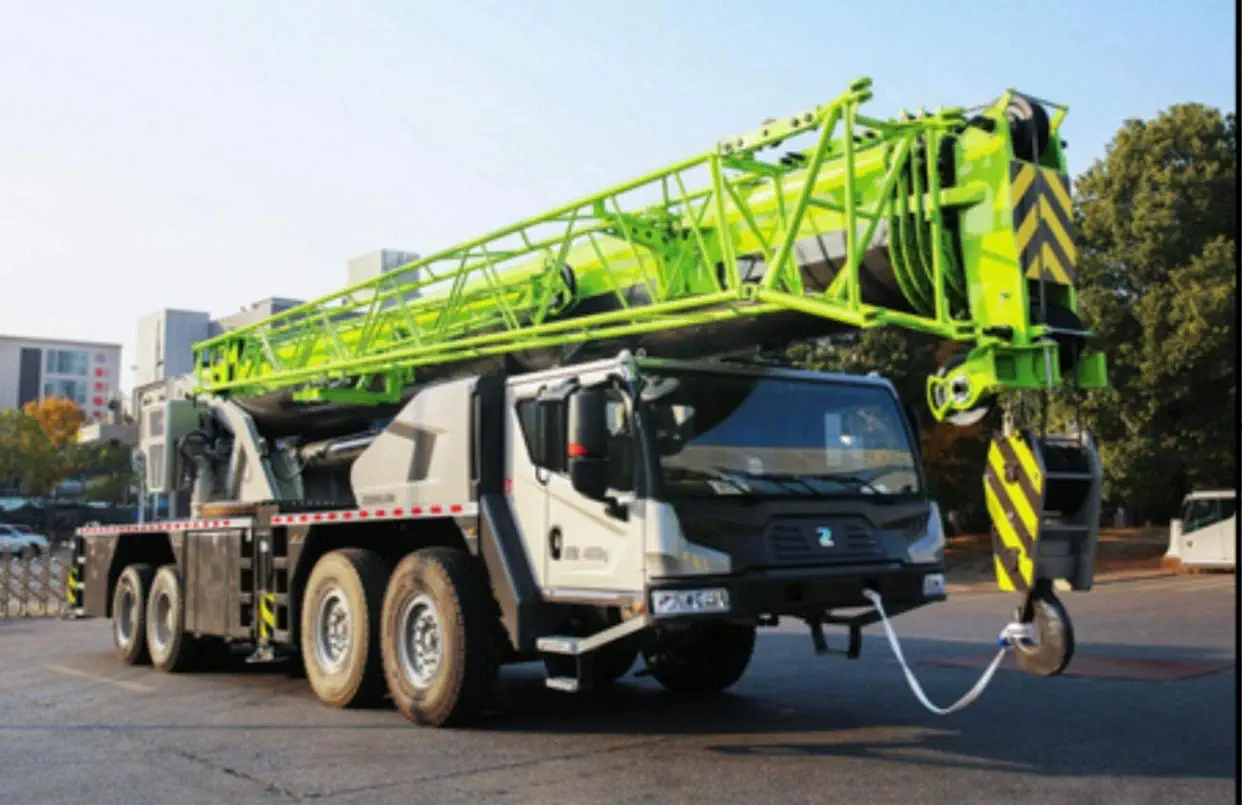

ZOOMLION 80TON TRUCK CRANE ZTC800VS5

USD 421.660

  • Motor: Motor diésel Yuchai National VI
  • Potencia nominal: 280/1900 kW/r/min
  • Longitud máxima de la pluma principal: 49,8 m
  • Velocidad máxima: 89 km/h
  • Pluma de 5 secciones y 4 ejes
  • Capacidad de elevación máxima: 80.000 kg
  • Peso de la máquina: 44.600 kg
  • Dimensiones generales: 15 000 x 2800 x 3850 mm

Área de emplazamiento y estabilizadores – Outriggers

  • Apertura Estructural: Sistema en H con base de apoyo máxima extendida de 8,0 m x 6,6 m.

Sistema de pluma (Boom) y alcance vertical

  • Perfil de la Pluma: 5 secciones telescópicas optimizadas para radios medianos.
  • Longitud de Pluma Base: 12,6 metros.
  • Longitud de Pluma Totalmente Extendida: 49,0 metros.
Parámetro TécnicoEspecificación Métrica
Largo Total de Transporte15.000 mm (15,00 m)
Ancho Total de Transporte2.800 mm (2,80 m)
Alto Total de Transporte3.880 mm (3,88 m)
Configuración de Ejes4 ejes reforzados
Peso Bruto en Orden de MarchaAproximadamente 45.000 kg
Radio de Trabajo (m)Pluma 12,6 mPluma 21,7 mPluma 30,8 mPluma 39,8 mPluma 49,0 m
3,0 m80,0 tn45,0 tn–––
5,0 m56,0 tn45,0 tn30,0 tn22,0 tn–
10,0 m24,0 tn24,5 tn22,0 tn18,2 tn12,0 tn
Más información

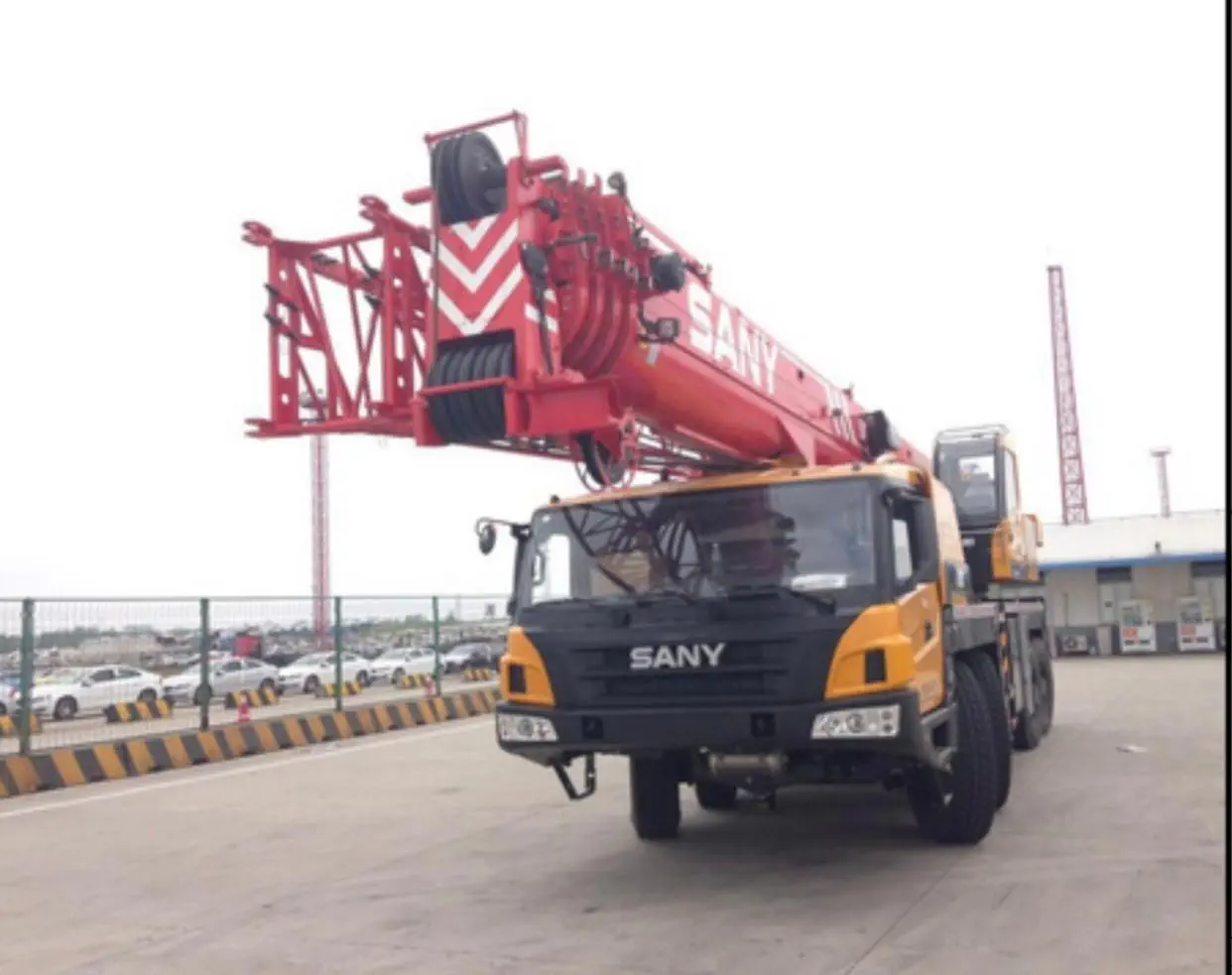

SANY 80TON TRUCK CRANE STC800C5-8

USD 415.386

  • Motor: Motor diésel Yuchai National VI
  • Potencia nominal: 265/1.900 kW/r/min
  • Longitud máxima de la pluma principal: 48,5m
  • Velocidad máxima: 90 km/h
  • Pluma de 5 secciones y 4 ejes
  • Capacidad de elevación máxima: 80.000 kg
  • Peso de la máquina: 44.600 kg
  • Dimensiones generales: 14.870 x 2.800 x 3.930 mm

Área de emplazamiento y estabilizadores – Outriggers

  • Apertura Estructural (Longitudinal): 6.700 mm (6,70 metros).
  • Apertura Estructural (Transversal – 100% Extensión): 8.000 mm (8,00 metros).
  • Tipo de Apoyo: Configuración inteligente en H.

Sistema de pluma (Boom) y alcance vertical

  • Perfil de la Pluma: 5 secciones con perfil tipo canasta aerodinámico de alta torsión.
  • Longitud de Pluma Base: 12,8 metros.
  • Longitud de Pluma Totalmente Extendida: 49,5 metros.
  • Altura Máxima de Izaje Vertical (Con Jib): 66,5 metros.
Parámetro TécnicoEspecificación Métrica
Largo Total de Transporte15.050 mm (15,05 m)
Ancho Total de Transporte2.800 mm (2,80 m)
Alto Total de Transporte3.920 mm (3,92 m)
Configuración de Ejes4 ejes optimizados
Peso Bruto en Orden de MarchaAproximadamente 45.400 kg
Radio de Trabajo (m)Pluma 12,8 mPluma 22,0 mPluma 31,0 mPluma 40,0 mPluma 49,5 m
3,0 m80,0 tn46,0 tn–––
5,0 m56,5 tn46,0 tn30,5 tn22,5 tn–
7,0 m42,2 tn40,0 tn29,0 tn22,5 tn12,5 tn
10,0 m24,2 tn24,6 tn22,2 tn18,5 tn12,5 tn
Más información

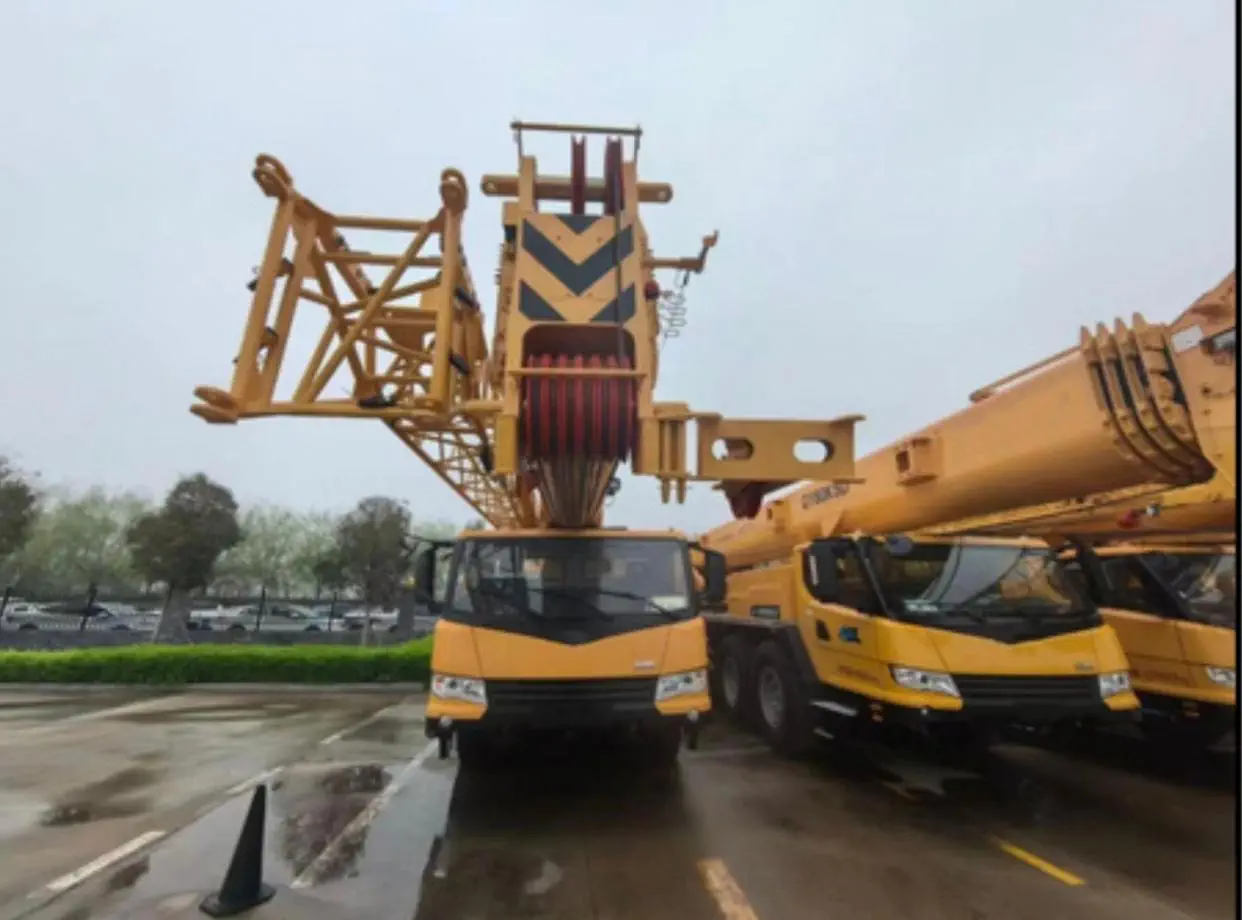

XCMG 70TON TRUCK CRANE QY70K5D

USD 430.444

  • Motor: Motor diésel Weichai National VI
  • Potencia nominal: 247/1900 kW/r/min
  • Longitud máxima de la pluma principal: 49,5 m
  • Velocidad máxima: 90 km/h
  • Pluma de 5 secciones y 4 ejes
  • Capacidad de elevación máxima: 70.000 kg
  • Peso de la máquina: 45.600 kg
  • Dimensiones generales: 14 960 x 2800 x 3840 mm

Área de emplazamiento y estabilizadores – Outriggers

  • Apertura Estructural (Longitudinal): 6.500 mm (6,50 metros).
  • Apertura Estructural (Transversal – 100% Extensión): 7.600 mm (7,60 metros).

Sistema de pluma (Boom) y alcance vertical

  • Capacidad Nominal: 70 Toneladas Métricas.
  • Perfil de la Pluma: 5 secciones telescópicas de alta rigidez estructural.
  • Longitud de Pluma Base: 11,8 metros.
  • Longitud de Pluma Totalmente Extendida: 48,0 metros.
Parámetro TécnicoEspecificación Métrica
Largo Total de Transporte14.500 mm (14,50 m)
Ancho Total de Transporte2.800 mm (2,80 m)
Alto Total de Transporte3.850 mm (3,85 m)
Configuración de Ejes4 ejes estructurales
Peso Bruto en Orden de MarchaEn torno a los 43.200 kg
Radio de Trabajo (m)Pluma 11,8 mPluma 21,0 mPluma 30,0 mPluma 39,0 mPluma 48,0 m
3,0 m70,0 tn40,0 tn–––
5,0 m50,0 tn40,0 tn26,0 tn18,0 tn–
7,0 m36,0 tn34,5 tn25,0 tn18,0 tn10,5 tn
10,0 m21,0 tn21,5 tn20,0 tn15,5 tn10,5 tn
Más información

Grúa montada sobre camión ZOOMLION de 100 toneladas ZTC1000VS562

USD 449.009

  • Motor: Motor diésel Yuchai National VI
  • Potencia nominal: 316/1900 kW/r/min
  • Longitud máxima de la pluma principal: 51 m
  • Velocidad máxima: 89 km/h
  • Pluma de 5 secciones y 4 ejes
  • Altura máxima de elevación: 79 m
  • Peso de la máquina: 50 000 kg
  • Dimensiones generales: 15 000 x 3000 x 3950 mm

Área de emplazamiento y estabilizadores – Outriggers

  • Distancia Longitudinal entre Estabilizadores: 6,05 m.
  • Ancho de Extensión Lateral (Spread):
    • Totalmente Extendidos (100%): 7,60 m.
    • Extendidos a la Mitad (50%): 5,40 m.
  • Área de Trabajo de Apoyo (Huella):
    • Con extensión máxima: 6,05 m x 7,60 m.
    • Con extensión intermedia: 6,05 m x 5,40 m

Sistema de pluma (Boom) y alcance vertical

  • Estructura de la Pluma: Pluma principal de 6 secciones.
  • Longitud de la Pluma Principal: Desde 13 m hasta 63 m.
  • Ángulo de Elevación de la Pluma: Desde -0,5° hasta 82°.
  • Plumín Auxiliar (Jib): Longitudes de 11 m a 18,6 m.
  • Extensión Adicional del Plumín: Permite acoplar una sección extra para alcanzar un total de 26,6 m de longitud de jib.
  • Altura Máxima de Elevación:
    • Con Pluma Básica (13 m): 14,0 m.
    • Con Pluma Principal Extendida (63 m): 64,0 m.
    • Con Plumín Instalado (Jib): 82,5 m.
    • Con Plumín + Extensión Adicional: Hasta 90,5 m.
  • Dimensiones Generales: 15.40 m de largo x 3.00 m de ancho x 3.95 m de alto (15400 x 3000 x 3950 mm).
  • Peso Total en Orden de Marcha: 58.400 kg (58,4 toneladas).
  • Masa en Vacío (Kerb Mass): 58.205 kg.
  • Distribución de Carga por Eje:
    • Ejes delanteros (1 y 2): 10.000 kg por eje (Total: 20.000 kg).
    • Ejes traseros (3, 4 y 5): Triple eje con carga total combinada de 38.400 kg (12.800 kg por eje).
  • Velocidad Máxima de Traslado: 75 km/h.
  • Capacidad de Trepada Máxima (Gradeability): 40%.
  • Radio Mínimo de Giro: menor o igual a

La siguiente tabla resume la capacidad de carga (en toneladas métricas) con estabilizadores totalmente extendidos (7,6 m) bajo dos configuraciones distintas de contrapeso (33 toneladas frente a 20 toneladas):

Radio de Trabajo (m)Pluma 13m (Contrapeso 33 t)Pluma 13m (Contrapeso 20 t)Pluma 31,5m (Contrapeso 33 t)Pluma 31,5m (Contrapeso 20 t)Pluma 63m (Contrapeso 33 t)Pluma 63m (Contrapeso 20 t)
3,0 m100,0 t100,0 t––––
5,0 m80,0 t80,0 t54,0 t54,0 t––
10,0 m26,0 t26,0 t29,0 t29,0 t10,0 t10,0 t
15,0 m––19,0 t16,5 t10,0 t10,0 t
20,0 m––14,6 t10,9 t8,2 t6,8 t
28,0 m––8,3 t5,9 t4,8 t3,5 t
40,0 m––––2,3 t1,2 t
54,0 m––––1,2 t–
Más información

Grúa montada sobre camión SANY de 100 toneladas STC1000C5-8

USD 479.126

  • Motor: Motor diésel Yuchai National VI
  • Potencia nominal: 316/1900 kW/r/min
  • Longitud máxima de la pluma principal: 50,5 m
  • Velocidad máxima: 87 km/h
  • Pluma de: 5 secciones y 4 ejes
  • Altura máxima de elevación: 78 m
  • Peso de la máquina: 50 000 kg
  • Dimensiones generales: 14 980 x 3000 x 3970 mm

Área de Emplazamiento y Estabilizadores (Outriggers)

Configuración de los apoyos hidráulicos obligatorios para garantizar la estabilidad estructural durante las operaciones de izaje.

  • Tipo de estabilizadores: En forma de “H”, de 4 puntos de apoyo, con vigas telescópicas y gatos cilindros de accionamiento hidráulico independiente.
  • Control de nivelación: Sistema automático de nivelación con alarmas de inclinación y sensor de presión en cada apoyo visible desde la cabina de operación.

Sistema de pluma (Boom) y alcance vertical

Detalles del brazo telescópico principal y el plumín auxiliar para trabajos que requieren altura libre u superación de obstáculos.

  • Tipo de pluma principal: Telescópica de alta rigidez con perfil en “U” de 5 secciones de acero estructural de alta resistencia.
  • Sistema de telescopaje: Cilindro hidráulico de doble acción con sistema de pasadores para un bloqueo seguro de secciones.

Dimensiones de Transporte y Logística

Esta sección detalla las medidas y pesos oficiales del equipo en configuración de transporte para la planificación de rutas, permisos viales y accesos a la obra.

Parámetro Logístico Especificación Técnica
Modelo de grúa SANY STC1000 (Grúa sobre camión / Truck Crane)
Capacidad máxima nominal 100 toneladas (a 3,0 metros de radio)
Largo total de transporte 15.961 mm (15,96 m)
Ancho total de transporte 3.000 mm (3,00 m)
Alto total de transporte 3.907 mm (3,91 m)
Distancia total entre ejes 13.568 mm (13,57 m)
Despeje mínimo del suelo 302 mm
Peso total en orden de marcha 55.000 kg (55 toneladas)
Carga sobre ejes delanteros (1, 2 y 3)24.000 kg (8.000 kg por eje)
Carga sobre ejes traseros (4, 5 y 6)31.000 kg (10.333 kg por eje)
Fórmula de tracción / dirección 12 × 6 × 8 (6 ejes en total; 3 ejes de tracción y 4 direccionales)
Velocidad máxima de traslado 80 km/h
Pendiente máxima superable 40%



Dimensiones del Área de Apoyo (Span de Estabilizadores)

Configuración de Apoyo Medida Longitudinal Medida Transversal Área Total de Emplazamiento
Estabilizadores 100% extendidos 7.560 mm (7,56m)7.600 mm (7,60 m)57,45 m²
Estabilizadores 50% extendidos 7.560 mm (7,56m)5.100 mm (5,10 m)38,55 m²
Estabilizadores retraídos 7.560 mm (7,56m)2.370 mm (2,37 m)17,91 m²



Capacidades de Alcance y Elevación

Componente de Izaje Longitud Mínima Longitud Máxima Altura Máxima de Elevación
Pluma Principal (Main Boom) 13,5 m52,0 m52,5 m
Plumín Auxiliar (Jib) 10,2 m18,0 m70,0 m (Pluma + Jib extendido)
  • Ángulo de elevación de la pluma: De -2° a 80°.
  • Angulación del plumín (Offset): Posibilidad de montaje a 0°, 15° y 30° respecto al eje de la pluma principal.
  • Tiempo de elevación máxima de la pluma: 60 segundos.
  • Tiempo de extensión completa de la pluma: 150 segundos.

La siguiente tabla representa las capacidades de carga neta expresadas en toneladas métricas (t) para la pluma principal. Los valores corresponden a una operación de 360°, con los estabilizadores 100% extendidos (7,56 m × 7,60 m) y el paquete de contrapeso máximo de 19,5 toneladas.

Radio de Trabajo (m)

Pluma: 13,5 m

Pluma: 23,1 m

Pluma: 32,7 m

Pluma: 42,4 m

Pluma: 52,0 m

3,0

100,0 t

–

–

–

–

4,0

82,0 t

75,0 t

–

–

–

6,0

60,0 t

58,0 t

38,0 t

–

–

8,0

45,0 t

44,0 t

38,0 t

24,0 t

–

10,0

34,0 t

33,5 t

32,0 t

24,0 t

14,0 t

12,0

–

26,0 t

25,5 t

20,0 t

14,0 t

14,0

–

21,0 t

20,5 t

18,0 t

13,0 t

16,0

–

17,5 t

17,0 t

16,0 t

12,0 t

20,0

–

–

11,5 t

11,0 t

10,5 t

24,0

–

–

8,2 t

7,8 t

7,5 t

28,0

–

–

–

5,6 t

5,3 t

32,0

–

–

–

4,0 t

3,8 t

36,0

–

–

–

2,8 t

2,6 t

40,0

–

–

–

–

2,0 t

44,0

–

–

–


Más información

Grúa montada sobre camión SANY STC800T5 de 80 toneladas, año 2022

USD 350.617

  • Contrapeso de 16,5 toneladas
  • Pluma de 50 metros
  • Potencia nominal: 265/1900 kW/r/min
  • Peso bruto: 44 000 kg

Área de Emplazamiento y Estabilizadores (Outriggers)

  • Tipo de diseño: Disposición tipo H, soporte de cuatro puntos.

Sistema de Pluma (Boom) y Alcance Vertical

  • Pluma principal: 5 secciones, perfil en U de gran sección, fabricada en acero estructural de alta resistencia.
  • Longitud de la pluma (extendida): 48,5 m.
  • Longitud del plumín (Jib): 17,5 m.
  • Altura máxima de izaje: 66 m.
  • Momento de carga máxima: 2352 kN.m.

 Dimensiones de Transporte y Logística

  • Configuración de ejes: 8×4×4 (Chasis de 2,8 m de ancho).
  • Longitud total:860 mm (14,86 m).
  • Altura de transporte:900 mm (3,90 m).
  • Neumáticos: 325/95R24 (estándar para camiones pesados).
  • Distancia libre al suelo: > 330 mm.

Tabla de Cargas Oficial (Extracto – Pluma Principal con Plumín)

Los valores corresponden a capacidades con combinaciones de plumín (Jib) de 10,2 m y 17,5 m.

Ángulo de pluma

48,5m + 10,2m (0°/15°/30°)

48,5m + 17,5m (0°/15°/30°)

78°

5.1 / 4.4 / 3.4

2.6 / 2.2 / 1.5

76°

5.0 / 4.2 / 3.3

2.6 / 2.1 / 1.5

74°

4.9 / 4.0 / 3.2

2.5 / 2.0 / 1.4

72°

4.8 / 3.9 / 3.1

2.5 / 1.9 / 1.4

70°

4.6 / 3.8 / 3.0

2.5 / 1.8 / 1.4

68°

3.9 / 3.4 / 2.9

2.4 / – / –



Más información

Grúa montada sobre camión SANY STC700T de 70 toneladas, año 2020

USD 304.375

  • Pluma de 49 metros, estándar de emisiones China V
  • Contrapeso de 20 toneladas
  • Horas de trabajo: 7968 h
  • Kilometraje recorrido: 30556 km

Área de Emplazamiento y Estabilizadores (Outriggers)

  • Tipo de diseño: Disposición en H, soporte de cuatro puntos.
  • Distancia de apertura (Longitudinal × Transversal): 6,13 m × 7,4 m.
  • Sistema: Expansión lateral totalmente hidráulica con cilindros verticales protegidos por bloqueos hidráulicos bidireccionales.

Sistema de Pluma (Boom) y Alcance Vertical

  • Pluma principal: 5 secciones de perfil en U, fabricada en acero estructural de alta resistencia.
  • Longitud de la pluma principal: 11,88 m (base) a 46,0 m (extendida).
  • Plumín (Jib): 16,0 m.
  • Altura máxima de izaje (pluma principal + plumín): 62,5 m. Momento de carga máximo (pluma base): 2107 kN.m.

Dimensiones de Transporte y Logística

  • Longitud total: 360 mm (14,36 m).
  • Ancho total:800 mm (2,80 m).
  • Altura total:820 mm (3,82 m).
  • Peso total en orden de marcha:000 kg.
  • Ángulo de aproximación: ≥17°.
  • Ángulo de salida: ≥15°.

Tabla de Cargas Oficial (Extracto – Pluma Principal)

Nota: Valores expresados en toneladas (t). Capacidades basadas en condiciones de estabilidad 360° con contrapeso estándar de 8,2t.

Radio (m)

11,88 m

20,41 m

33,21 m

46,00 m

2,7

70,0

–

–

–

3,0

60,0

–

–

–

4,0

48,0

36,0

–

–

6,0

34,0

30,5

20,0

–

8,0

25,0

26,0

18,5

–

10,0

–

19,5

15,8

10,0

12,0

–

14,0

13,5

9,5

16,0

–

8,3

8,4

7,6

20,0

–

–

6,2

5,8

30,0

–

–

2,7





Más información

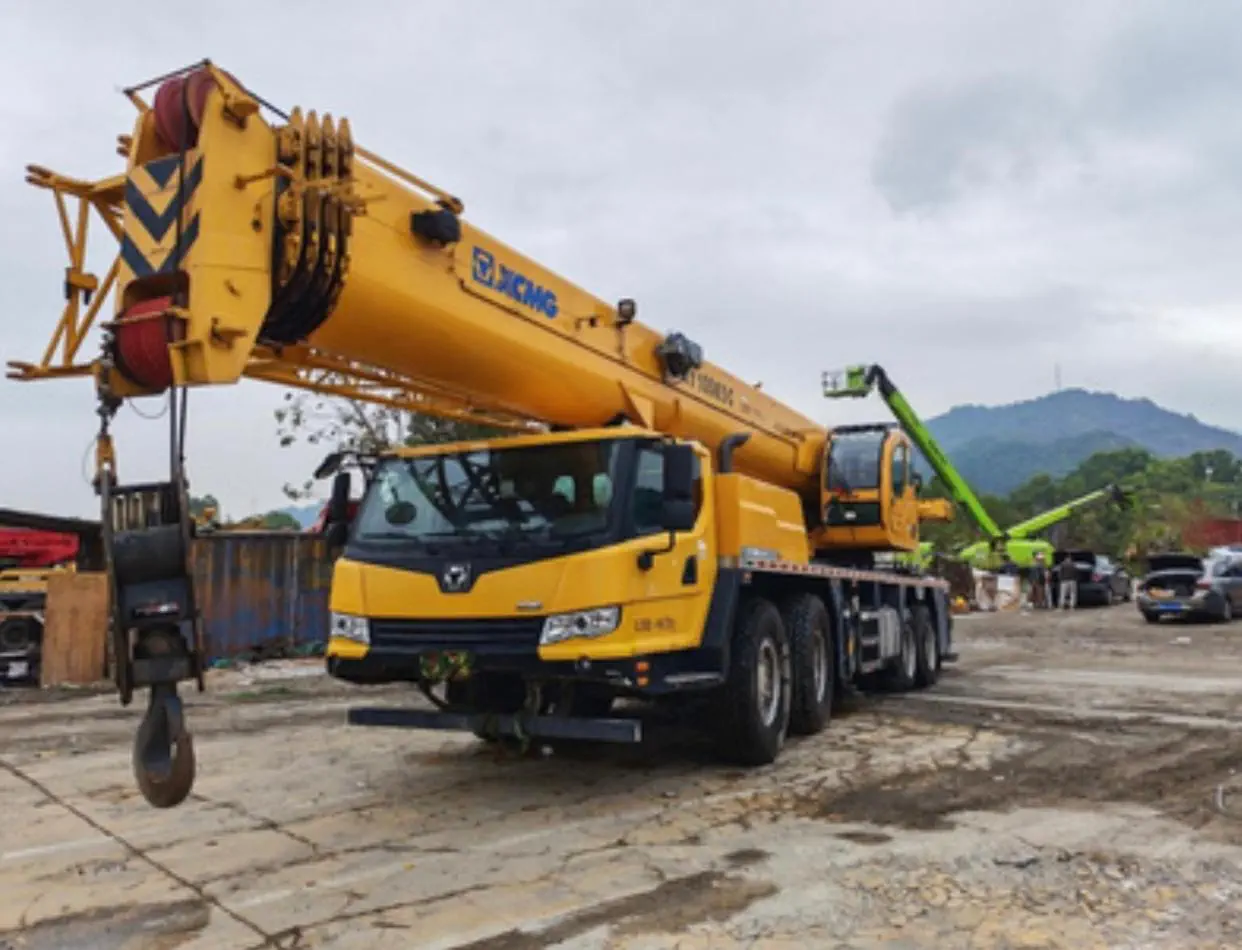

Grúa sobre camión XCMG QY80K5D de 80 toneladas, año 2022

USD 409.612

  • Fabricado en diciembre de 2022
  • Contrapeso de 25 toneladas
  • Excelente estado
  • Incluye un gancho pequeño sin usar
  • Kilometraje de funcionamiento: 10 000 kilómetros
  • Menos de 4000 horas de uso

Área de Emplazamiento y Estabilizadores (Outriggers)

  • Apertura Estructural (Longitudinal):800 mm (6,80 metros).
  • Apertura Estructural (Transversal – 100% Extensión):800 mm (7,80 metros).
  • Tipo de Apoyo: Configuración reforzada multieje en H.



Sistema de Pluma (Boom) y Alcance Vertical

  • Perfil de la Pluma: 5 secciones telescópicas de geometría reforzada.
  • Longitud de Pluma Base: 13,0 metros.
  • Longitud de Pluma Totalmente Extendida: 50,5 metros. ● Altura Máxima de Izaje Vertical (Con Jib): 65,5 metros.

Dimensiones de Transporte y Logística

Parámetro Técnico Especificación Métrica
Largo Total de Transporte15.200 mm (15,20 m)
Ancho Total de Transporte2.800 mm (2,80 m)
Alto Total de Transporte3.860 mm (3,86 m)
Configuración de Ejes5 ejes de soporte pesado
Peso Bruto en Orden de MarchaAproximadamente 46.500 kg

Tabla de Cargas Oficial (Load Chart – Pluma Principal)

Radio de Trabajo (m)

Pluma 13,0 m

Pluma 22,0 m

Pluma 31,5 m

Pluma 41,0 m

Pluma 50,5 m

3,0 m

80,0 tn

45,5 tn

–

–

–

5,0 m

57,0 tn

45,5 tn

29,5 tn

21,5 tn

–

7,0 m

42,5 tn

39,8 tn

28,0 tn

21,5 tn

12,2 tn

10,0 m

24,5 tn

24,8 tn

22,5 tn

18,0 tn

12,2 tn

14,0 m

–

15,0 tn

15,4 tn

13,2 tn

10,5 tn

Más información

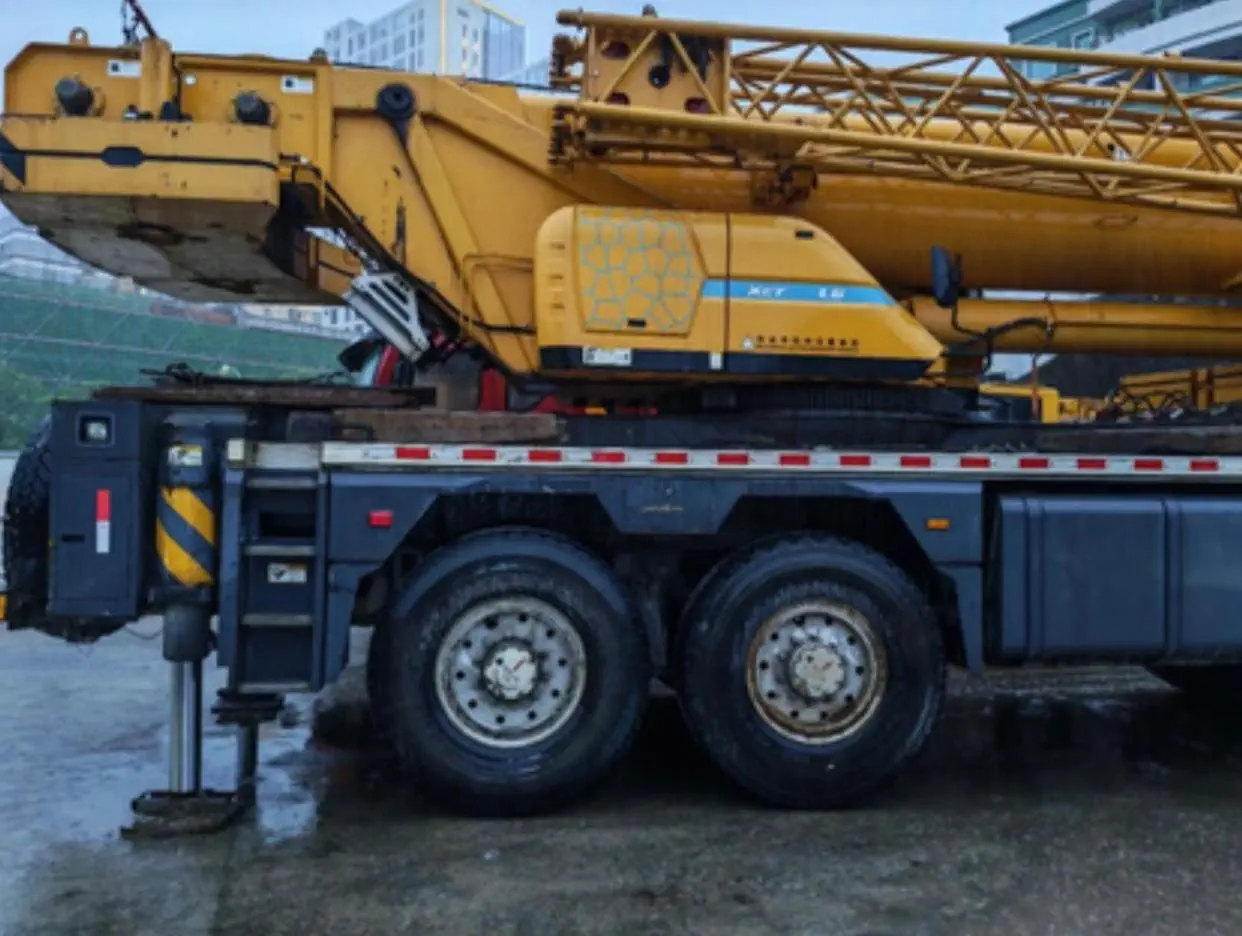

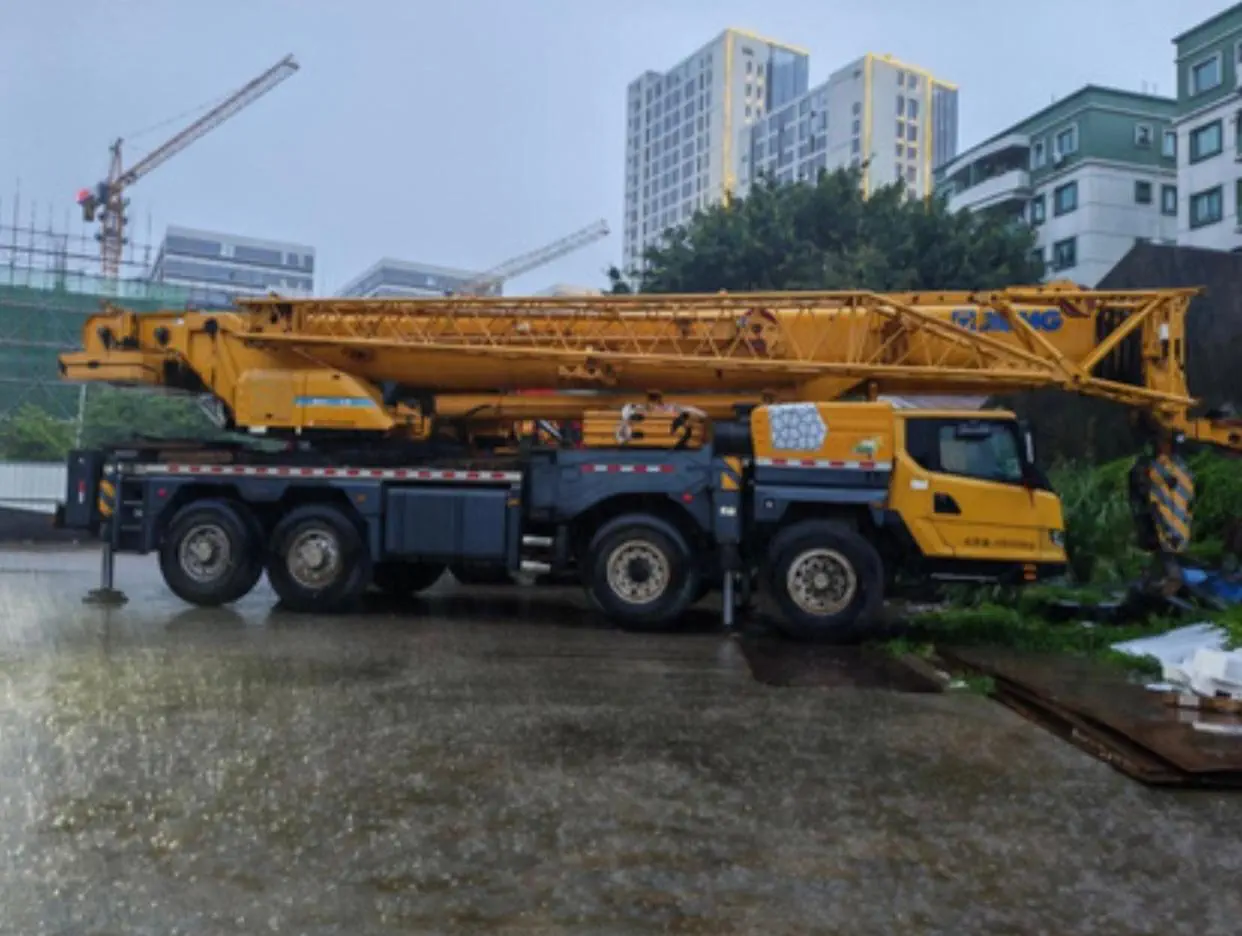

Grúa sobre camión XCMG XCT80L6 de 80 toneladas, año 2022

USD 333.078

  • Pluma de 60 metros conforme a la norma de emisiones de China VI
  • Contrapeso de 24,6 toneladas

Área de Emplazamiento y Estabilizadores (Outriggers)

  • Apertura Estructural (Longitudinal):900 mm (6,90 metros) de adelante hacia atrás.
  • Apertura Estructural (Transversal – 100% Extensión):900 mm (7,90 metros) de lado a lado.
  • Apertura Estructural (Transversal – 50% Extensión):300 mm (5,30 metros).
  • Tipo de Apoyo: Configuración en H con bases de alta presión estructural.

Sistema de Pluma (Boom) y Alcance Vertical

  • Perfil de la Pluma: 6 secciones telescópicas con diseño de perfil en U de gran estabilidad.
  • Longitud de Pluma Base: 13,0 metros.
  • Longitud de Pluma Totalmente Extendida: 55,0 metros.
  • Extensión del Plumín (Jib): Configuración modular con altura vertical combinada máxima de hasta 70,0 metros.

Dimensiones de Transporte y Logística

Parámetro Técnico

Especificación Métrica

Largo Total de Transporte

15.210 mm (15,21 m)

Ancho Total de Transporte

2.800 mm (2,80 m)

Alto Total de Transporte

3.890 mm (3,89 m)

Configuración de Ejes

5 ejes de alta resistencia

Peso Bruto en Orden de Marcha

Aproximadamente 48.000 kg



Tabla de Cargas Oficial (Load Chart – Pluma Principal)

Radio de Trabajo (m)

Pluma 13,0 m

Pluma 23,5 m

Pluma 34,0 m

Pluma 44,5 m

Pluma 55,0 m

3,0 m

80,0 tn

45,0 tn

–

–

–

5,0 m

58,0 tn

45,0 tn

28,0 tn

20,0 tn

–

7,0 m

43,5 tn

40,0 tn

28,0 tn

20,0 tn

11,0 tn

10,0 m

25,0 tn

25,5 tn

23,0 tn

17,5 tn

11,0 tn

14,0 m

–

15,5 tn

15,8 tn

14,0 tn

9,8 tn

18,0 m

–

10,2 tn

10,8 tn

10,0 tn

8,5 tn

24,0 m

–

–

6,5 tn

6,1 tn

5,8 tn

30,0 m

–

–

3,9 tn

3,6 tn

3,4 tn



Más información

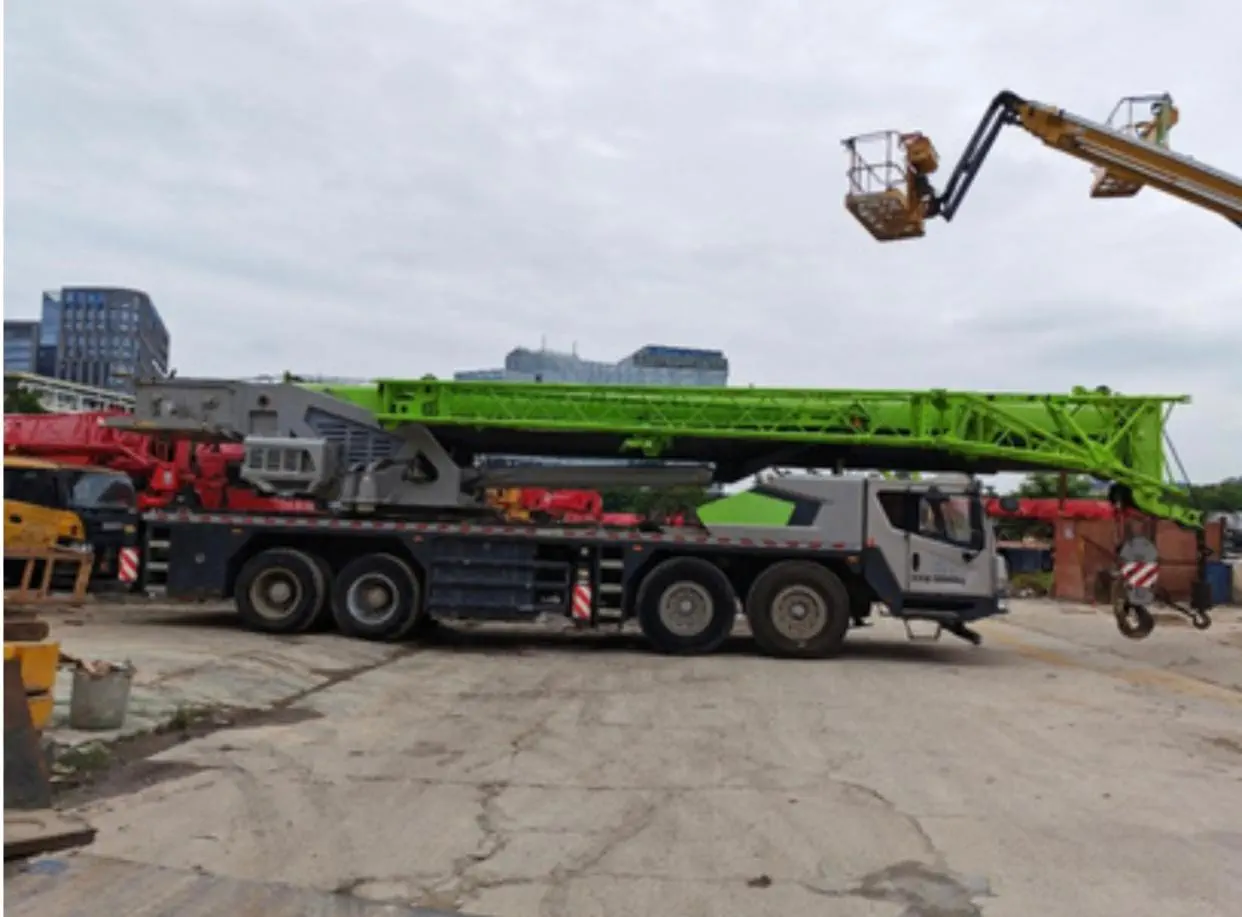

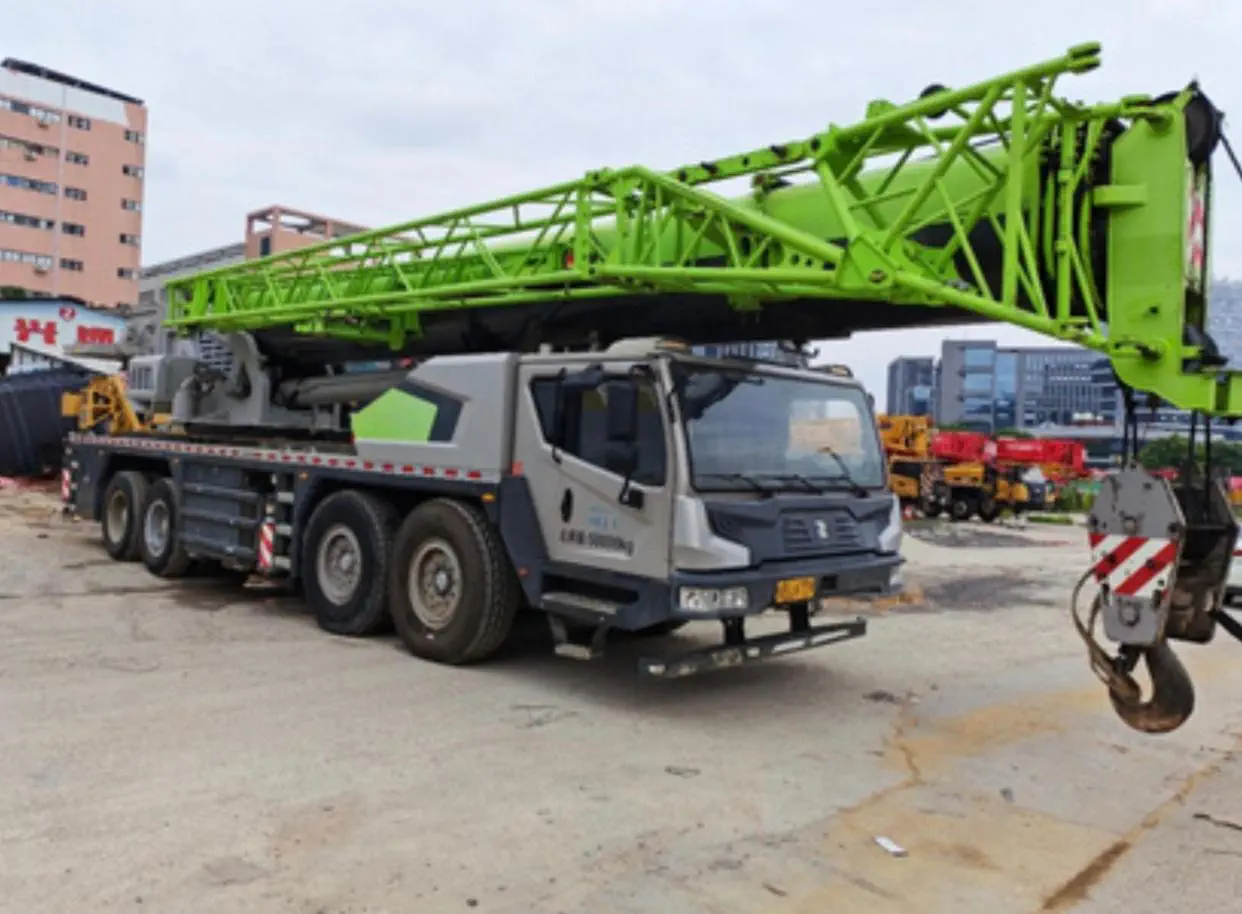

ZOOMLION ZTC801V5 (Modelo 2022 - USADO)
  • Fabricado en junio de 2022
  • Pluma de cinco secciones
  • Longitud de la pluma: 50 metros
  • Contrapeso: 23 toneladas
  • Cumple con la norma de emisiones VI de China

Área de emplazamiento y estabilizadores – Outriggers

  • Apertura Estructural (Longitudinal): 6.600 mm (6,60 metros).
  • Apertura Estructural (Transversal – 100% Extensión): 8.000 mm (8,00 metros).
  • Apertura Estructural (Transversal – 50% Extensión): 5.300 mm (5,30 metros).
  • Tipo de Apoyo: Configuración en H con quinta pata delantera. 2

Sistema de pluma (Boom) y alcance vertical

  • Perfil de la Pluma: 5 secciones telescópicas de perfil en U.
  • Longitud de Pluma Base: 12,6 metros.
  • Longitud de Pluma Totalmente Extendida: 49,0 metros.
  • Altura Máxima de Izaje Vertical (Con Jib): 66,1 metros.
Parámetro TécnicoEspecificación Métrica
Largo Total de Transporte15.000 mm (15,00 m)
Ancho Total de Transporte2.800 mm (2,80 m)
Alto Total de Transporte3.870 mm (3,87 m)
Configuración de Ejes4 ejes (Tracción 8 x 4)
Peso Bruto en Orden de MarchaEn torno a los 45.000 kg
Radio de Trabajo (m)Pluma 12,6 mPluma 21,7 mPluma 30,8 mPluma 39,8 mPluma 49,0 m
3,0 m80,0 tn45,0 tn–––
5,0 m56,0 tn45,0 tn30,0 tn22,0 tn–
7,0 m42,0 tn39,5 tn28,5 tn22,0 tn12,0 tn
10,0 m24,0 tn24,5 tn22,0 tn18,2 tn12,0 tn
14,0 m–14,8 tn15,2 tn13,0 tn10,2 tn
18,0 m–9,6 tn10,1 tn9,2 tn8,1 tn
Más información
